Портативный подавитель теле и радио каналов

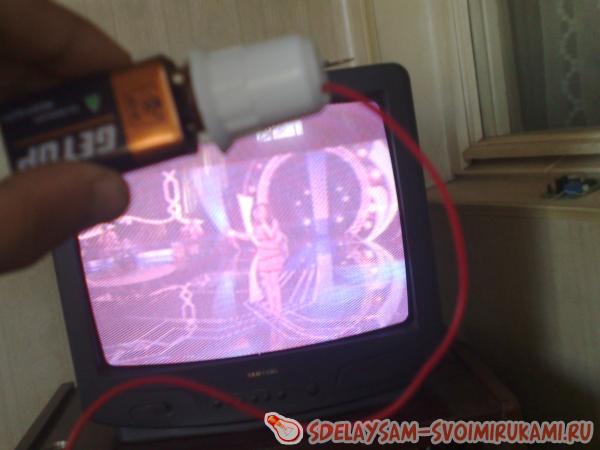

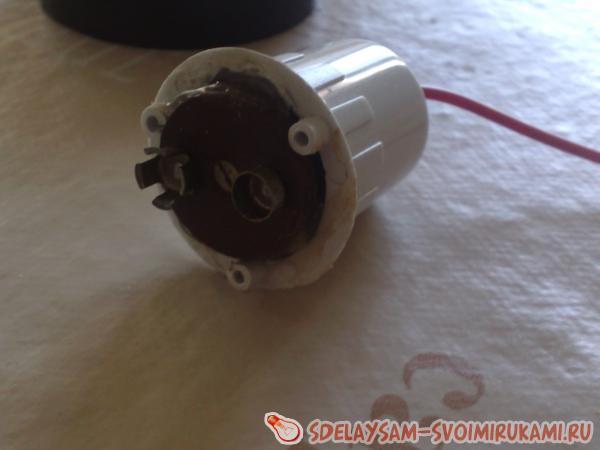

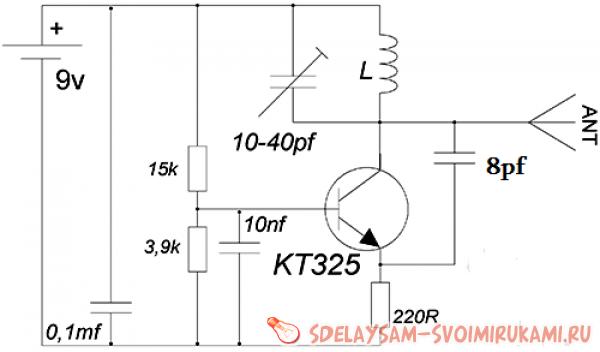

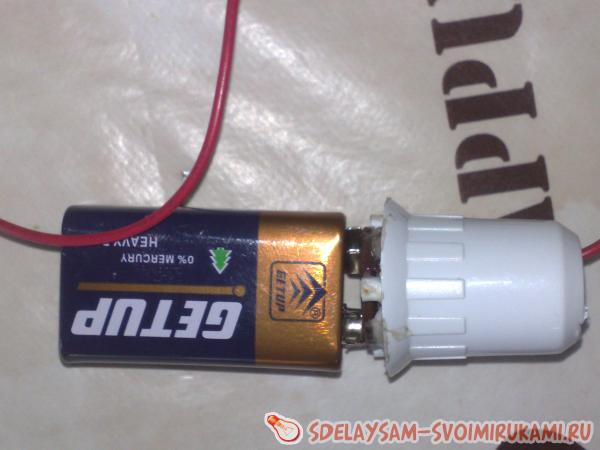

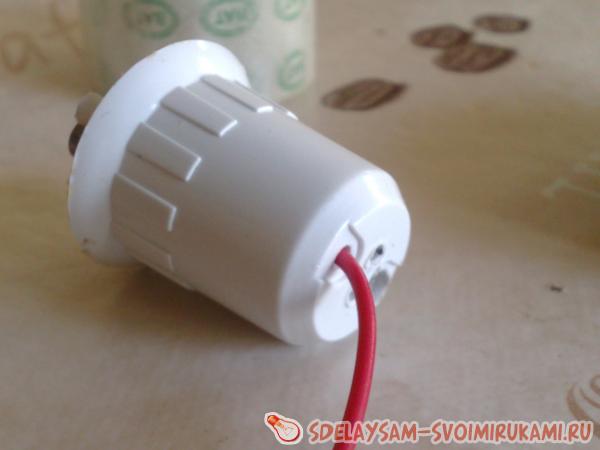

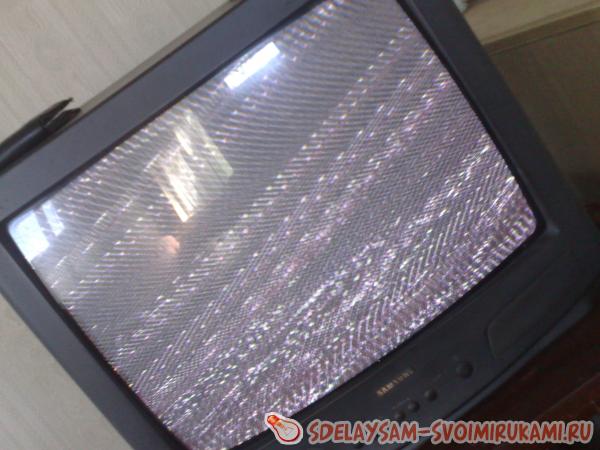

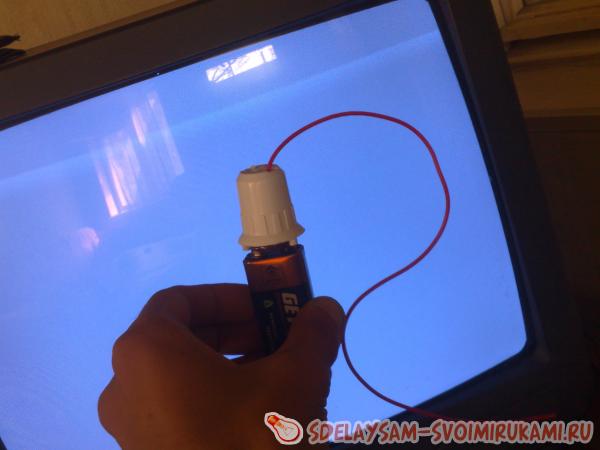

 Генератор - поставщик помех собран всего на одном транзисторе. Можно использовать любые высокочастотные транзисторы с граничной частотой работы от 300мГц. В конструкции был применен КТ 325 с рабочей частотой почти 1 гГц (900мГц стандарт), можно использовать КТ368, С9014,С9018, одним словом любые вч транзисторы малой мощности.   Конструкция состоит всего из нескольких компонентов, в частности частотнозадающего конденсатора, эммитерного резистора, который ограничивает ток транзистора, контура и антенны, которые предназначены для модуляции помех.  Такая игрушка может подавить любой диапазон в районе 60-200мГц, настроить можно на любой нужный диапазон, Устройство было продемонстрировано в одном из моих роликов и с тех пор много писем, в которых пользователи просят схему, сегодня схема уже не секрет, да и никогда не держал ее в секрете. Настройку н а подавление нужного диапазона делают при помощи подстроечного конденсатора, его нужно подобрать с максимальной ( полностью открытой) емкостью на 40 пик.  Катушка мотается на оправе с диаметром 6мм, содержит всего 6-7 витков провода с диаметром 0,8 мм. Устройство может целенаправленно подавлять один конкретный телеканал, буквально любой, кроме конечно спутниковых каналов, поскольку там частота достаточно повышена.  Прибор отлично подавляет радиостанции fm-am диапазонов на расстоянии до 30 метров. Антенной может служить кусочек многожильного провода с длиной 30-40 см.  Подстроечный конденсатор можно вывести из корпуса или же сделать самому в нем отверстие для удобной настройки прибора. Источник: http://www.sdelaysam-svoimirukami.ru/664-portativnyy-podavitel-tele-i-radio-kanalov.html | |
